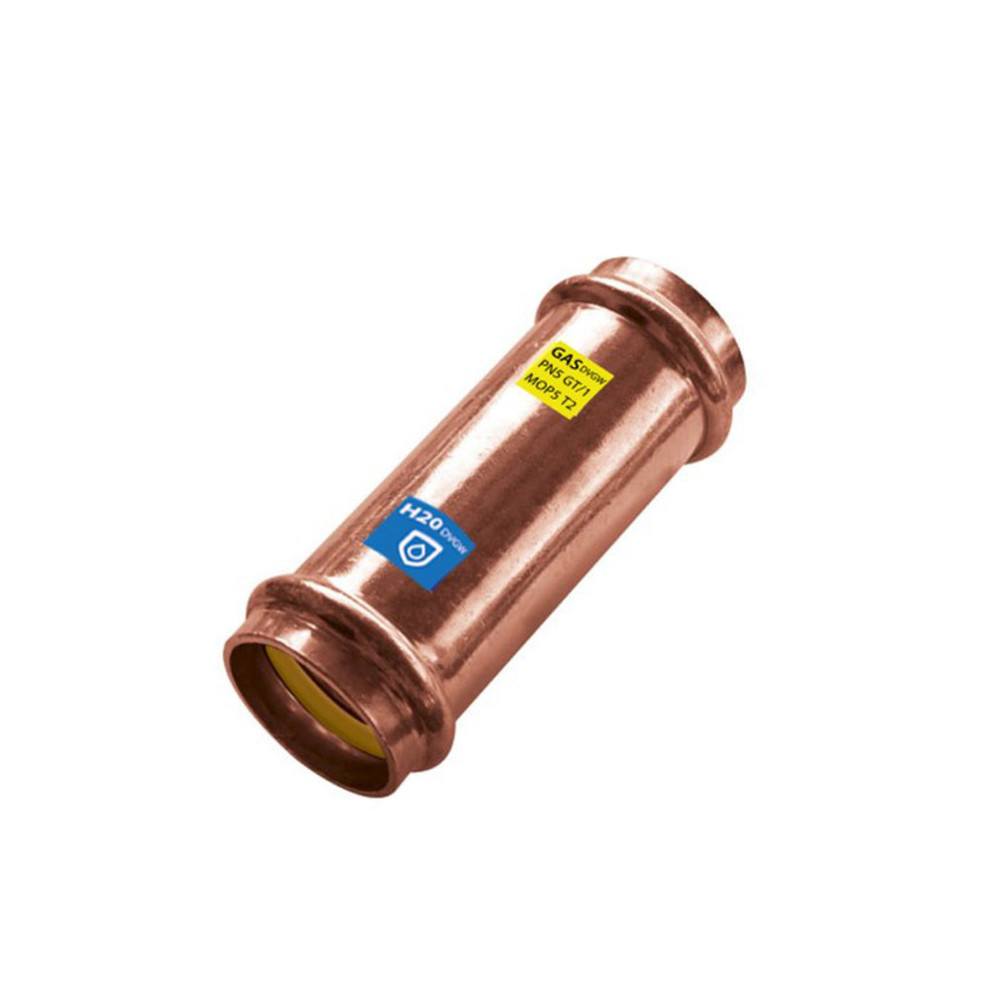

Sanpro Pressfitting Kupfer Kupplung - Muffe - Schiebemuffe, Größe V 12

• SANPRO Pressfitting Schiebemuffe / Schiebe Kupplung / Muffe / Verbinder für Kupferrohr.
• Verarbeitung mit V Kontur für Nutzung in Verbindung mit Kupferrohren gemäß EN 1057.
• System SANPRO CUPRESSK Fittings - Profiqualität Made in
  Europe.

Einsatzbereiche:

• Trinkwasserleitungen, Trinkwasserinstallation, Heizungsanlagen, Heizungsinstallation, ölfreie Druckluftanlagen, Sanitärinstallation, Flächen- und Deckenheizung, Heizkörperanbindung, Gasleitungen, Gasanlagen und Sprinkleranlagen

Presskontur V Profil -
Kombifitting für Gas + Wasser

• Das SANPRO CUPRESSK System ist ausschließlich mit der Presskontur V / SV zu verpressen für eine systemkonforme Verarbeitung. Andere Presszangen / Pressbacken oder Pressprofile sind nicht möglich.
• Alle Fittings besitzen das blaue (Wasser) und gelbe (Gas) Prüfsiegel als Kennzeichnung der DVGW
  Freigabe.
• Keine doppelte Lagerhaltung im Betrieb / Fahrzeug für die Bereiche Wasser und Gas; keine doppelte Kapitalbindung und messbarer Mehrwert, da Vereinfachung bei der Verwaltung von Artikelnummern und dem Erstellen von Angeboten.
• Bitte unbedingt beachten: Die
  Installation von Gasleitungen darf nur von konzessionierten SHK-Fachbetrieben durchgeführt werden!

Eigenschaften + Details SANPRO CUPRESSK

• Profiqualität - die hohe Wandstärke garantiert die Verlässlichkeit und Dauerhaftigkeit von Verbindungen und Fitting.
• Die besondere
  Ausführung des verbauten O-Rings (gefertigt aus HNBR, Farbe gelb) lässt aus einem unverpressten Fitting Medium entweichen und ist damit schnell detektierbar.
• Pressfittings ohne Gewinde aus hochreinem Kupfer Cu-DHP (Material CW024A nach EN 1412) gefertigt; Fittings mit Gewinde aus Rotguss / Bronze (Material CC499K nach EN 1982) oder
  hochreinem Kupfer Cu-DHP (Material CW024A nach EN 1412).
• Hohe Beständigkeit gegenüber Zugkräften und Drehbeanspruchungen.

Weitere Daten:

• - Trinkwasser- / Sanitär- und Heizungsinstallationen: Temperatur: 0°C bis 95°C z. B. für thermische Desinfektion; Druck: pmax 16 bar
  - Installation für Kühlung:
  Temp.: -10°C bis 95°C; Druck: pmax 16 bar
  - Gasinstallation: Temp.: -30°C bis 70°C; Druck: pmax 5 bar
  - Öl freie Druckluft (Rest Öl < 5mg/m³): Temp.: 0°C bis 30°C; Druck: pmax 16 bar
  - Sprinkleranlagen: Temp.: 0°C bis 30°C; Druck: pmax 16 bar
• DVGW geprüft und zugelassen für Wasser-, Heizungs- und
  Gasanlagen; dadurch kommt eine Verwechselung von Fittings für Gas- oder Wasserleitungen nicht mehr vor.
• Fitting ist für Kupferrohre gemäß EN 1057 ausgelegt; weitere Normen: EN 549, EN 681-1, EN 1412, EN 1775, EN 1982.

Verarbeitung und Montage für SANPRO CUPRESSK Fittings:

• Das Rohr wird mit
  Hilfe eines Rohrabschneiders auf die gewünschte Länge zugeschnitten.
• Bitte achten Sie darauf, dass die Querschnittsfläche des Schnittes im rechten Winkel zum Kupferrohr steht. Vermeiden Sie schräge Schnitte.
• Anschließend müssen die Rohrenden des Kupferrohrs entgratet werden.
• Durch Drehen des Rohrentgraters wird das Rohr nun
  innen und außen entgratet und angefast. Das Entfernen des äußeren Grates sorgt gleichzeitig für den Schutz des O-Rings vor Beschädigungen oder ungeplantem Herausziehen beim Einschieben des Rohres.
• Zur Montage des Fittings führen Sie diesen nun mit angemessenem Druck in axialer Richtung auf das entgratete Rohrende.
• Durch einen
  inneren Anschlag ist die korrekte Einstecktiefe zu erkennen. Bitte verzichten Sie auf zusätzliche Hilfsmittel.
• Nach erfolgreicher Montage des Fittings erfolgt die Verpressung mittels geeignetem Presswerkzeug und einer, für die Fittingabmessung maßkonformen, Pressbacke.
• Der Pressvorgang ist abgeschlossen, wenn die Pressbacke
  vollständig geschlossen hat und der Vorgang beendet ist.
• Bitte prüfen Sie die Einstecktiefe nach Abschluss der Pressung. Nach Abschluss aller Arbeiten ist unbedingt eine Druck- und Dichtheitsprüfung nach DIN EN 806-4 durchzuführen um fehlerhafte Verpressungen zu lokalisieren.
